Dynamika vyplavování pesticidních látek v povodí Čechtického potoka

Souhrn

Využití automatických vzorkovačů se stává běžnou součástí detailního – bilančního monitoringu koncentrací a odnosů látek. Průměrné výsledky běžného monitoringu bodových vzorků jsou oproti reálnému stavu často podhodnocené.

VTEI

Povodí Čechtického potoka odvodňuje jedno z nejvíce zemědělsky obhospodařovaných území v celém povodí vodárenské nádrže Švihov na Želivce. Od roku 2012 zde státní podnik Povodí Vltavy provozuje vzorkovací stanici. Pesticidní látky a jejich metabolity jsou analyzovány buď ve slévaných 14denních vzorcích, nebo jsou na základě průtoku (v případě srážko-odtokových událostí) odebrány i dvoudenní slévané a bodové vzorky.

Postupným zdokonalováním vzorkovacího systému bylo nejvíce hydrologických událostí zachyceno v roce 2015 a 2016. Z hlediska hydrologických podmínek a výskytu pesticidních látek byl rok 2016 oproti předchozímu roku zajímavější, publikovaná data tedy pochází převážně z roku 2016. Výsledky z kontinuálního měření ukázaly nárůsty koncentrací a odnosů mateřských pesticidních látek na jaře a jejich metabolitů v průběhu léta. Celková látková bilance námi sledovaných pesticidů a jejich metabolitů byla 3,88 kg (4–11/2016, Qprům = 63,5 l∙s-1). Z dlouhodobého hlediska se mění i skladba používaných pesticidů, patrné je to na příkladu terbuthylazinu (pěstování kukuřice). V povodí se nyní více vyskytují jeho metabolity a byl pravděpodobně nahrazen jinými účinnými látkami (isoxaflutole, cyprosulfamide a thiencarbazon-methyl). Při snaze detekovat nové účinné látky mají laboratoře oproti zemědělským aplikacím výrazné zpoždění. Proto je třeba neustálý vývoj analýz a sledování nových trendů.

Nejzajímavější výsledky však poskytují zachycené hydrologické události, kdy se koncentrace oproti kontinuálnímu sledování zvýší (nebo naopak sníží) řádově, a to během desítek minut. Dynamika vyplavování živin a speciálních organických látek během srážko-odtokových událostí se ukazuje být natolik významná, že bez detailního vzorkovacího schématu můžeme koncentrace a následné odnosy látek pouze odhadovat.

Úvod

Časté extrémní změny v koncentracích pesticidních látek a jejich metabolitů ve vzorcích povrchových vod v rámci provozního monitoringu vedou k otázce, jaké množství je těchto cizorodých látek ve vodním prostředí doopravdy přítomno. Intenzivněji se tím začaly zabývat i vodohospodářské laboratoře státního podniku Povodí Vltavy. Pro účely přesnějšího odhadu odnosů živin a speciálních organických látek byla v roce 2012 zprovozněna automatická vzorkovací stanice na Čechtickém potoce. Ten odvodňuje zemědělsky intenzivně obdělávané povodí a po soutoku se Sedlickým potokem a průchodu zdrží VN Němčice ústí do VN Švihov poblíž její hráze. Od roku 2015 analyzujeme vedle směsných kontinuálně odebíraných vzorků i bodové vzorky v průběhu hydrologických událostí a náhlého zvýšení průtoků. Ukázalo se, že dynamiku pesticidních látek běžným vzorkováním nelze spolehlivě podchytit, i když se v tocích za našimi zády běžně odehrává.

Zachycení hydrologických událostí ve vzorcích je velice důležité pro kvantitativní, ale i kvalitativní analýzu. Některé látky se mohou ve vodě vyskytnout pouze při srážko-odtokové události, a to ještě za podmínky, že jejich aplikace proběhla těsně před tím. Znalost přeměny rodičovských látek na další rozpadové produkty je pro vyhodnocení vlivu používání pesticidů zásadní. Důležitá je také znalost povodí, zdrojů znečištění a přehled o aplikacích látek na pěstované plodiny v povodí. Výše zmíněné podmínky jsou důvodem častého podhodnocení bilancí živin i speciálních organických látek, které nevychází z kontinuálního měření.

Metodika

Automatická vzorkovací stanice se skládá ze vzorkovače ISCO Avalanche (pro 14 diskrétních vzorků), který je autonomně napájen elektrickou energií ze dvou solárních panelů umístěných na střeše stanice. Součástí stanice je srážkoměr, sondy pro měření zákalu, vodivosti a modul pro kontinuální měření výšky hladiny (tzv. Bubbler). Pro daný profil byla změřena průtoková křivka, podle které je automaticky (podle výšky hladiny) odvozován okamžitý průtok. Veškeré signály jsou ze vzorkovače svedeny do přenosové GSM stanice Fiedler.

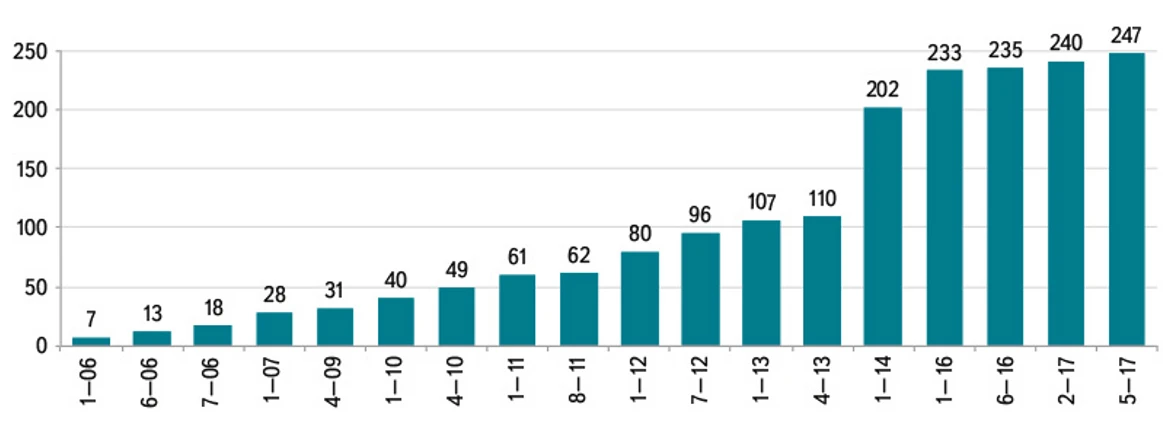

VTEI: Obr. 1. Vývoj počtu analyzovaných pesticidů a jejich metabolitů ve VHL Povodí Vltavy v letech 2006–2017

Odběrové schéma vzorkovače je nastaveno na dva provozní režimy, které se spouští podle dané situace. Kontinuální vzorkování probíhá nepřetržitě v periodě po čtyřech hodinách. Vznikne tak jeden integrální slévaný vzorek, který reprezentuje celou 14denní periodu. V případě potřeby je možné analyzovat i dvoudenní slévaný vzorek. Pro vzorkování hydrologické události je vyhrazena polovina vzorkovnic (7 ks). Při zvýšení hladiny se automaticky spustí vzorkování prostých vzorků, a to v intervalu sedmi hodin. Toto schéma bylo na Čechtickém potoce uplatněno v následujících obdobích: 10. 3.–30. 11. 2015 a 1. 4.–28. 11. 2016. V zimním období není stanice provozována, protože nelze zajistit její bezproblémový provoz v období mrazů.

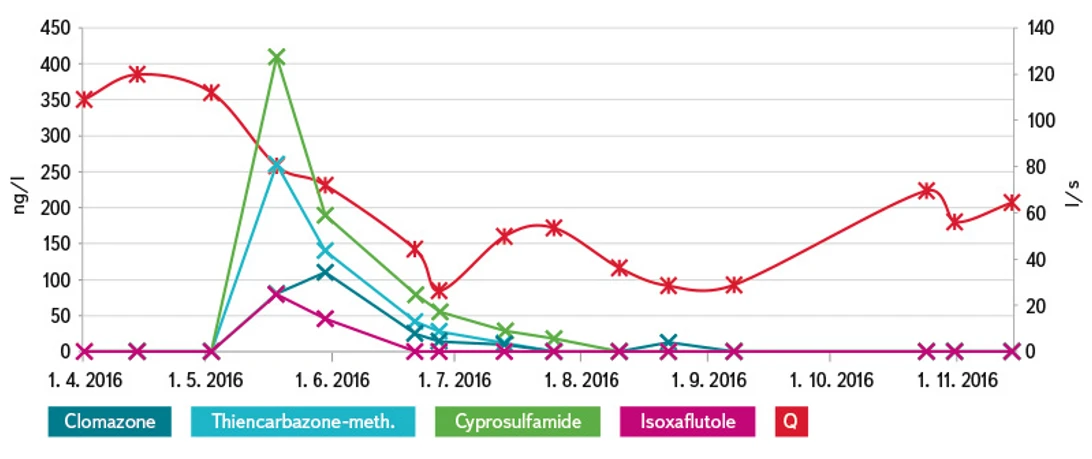

VTEI: Obr. 2. Koncentrace herbicidních látek v povrchové vodě, kontinuální vzorkování

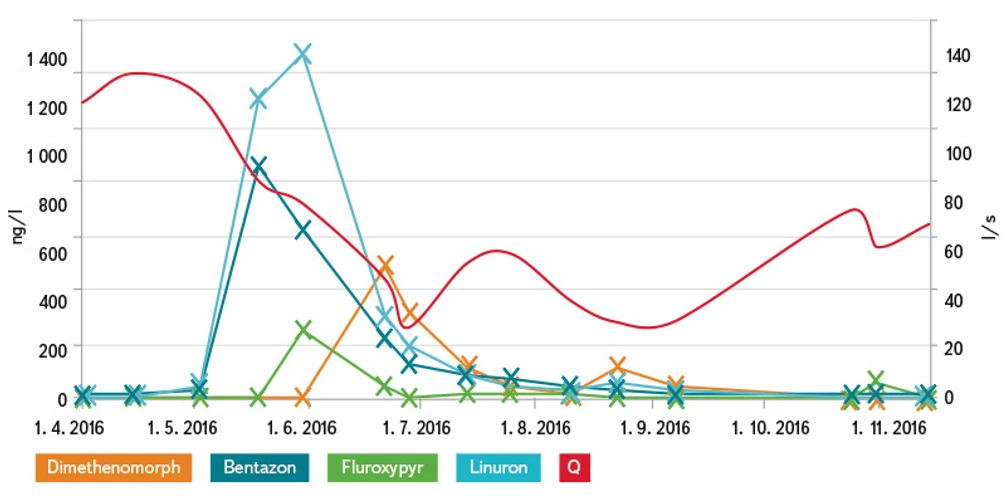

Obr. 3. Vysoké koncentrace fungicidní látky (dimethenomorph) a tří herbicidních látek (bentazon, fluoxypyr a linuron) v jarním období

Pesticidy a metabolity jsou v laboratoři ze vzorků následně stanoveny přímým nástřikem vzorku vody do kapalinového chromatografu (LC). Detekce je provedena pomocí hmotnostního detektoru na principu trojitého kvadrupólu (MS/MS) v režimu pozitivní nebo negativní ionizace. Analýza vzorků probíhá po skupinách (tzv. módech), které se liší způsobem předúpravy vzorku, různými chromatografickými podmínkami a režimem ionizace. Analyzovány byly tři skupiny pesticidních látek a jejich metabolické produkty: triazinové herbicidy (např. terbuthylazin), chloracetanilidy (např. alachlor, metazachlor, metolachlor) a pesticidy patřící do skupiny derivátů kyseliny močové – tzv. urony (např. linuron, chlortoluron).

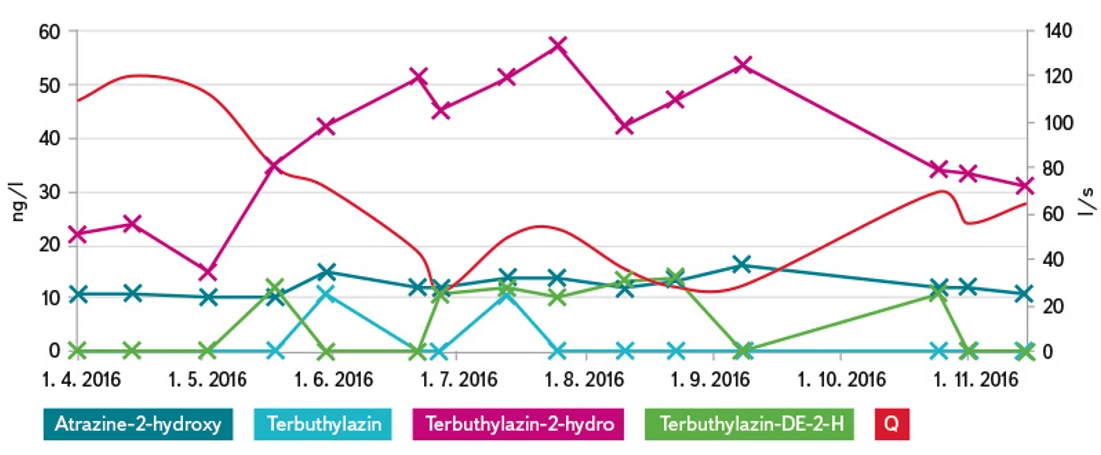

VTEI: Obr. 4. Koncentrace terbuthylazinu a jeho metabolitů; průměrný průtok během odběru směsných vzorků

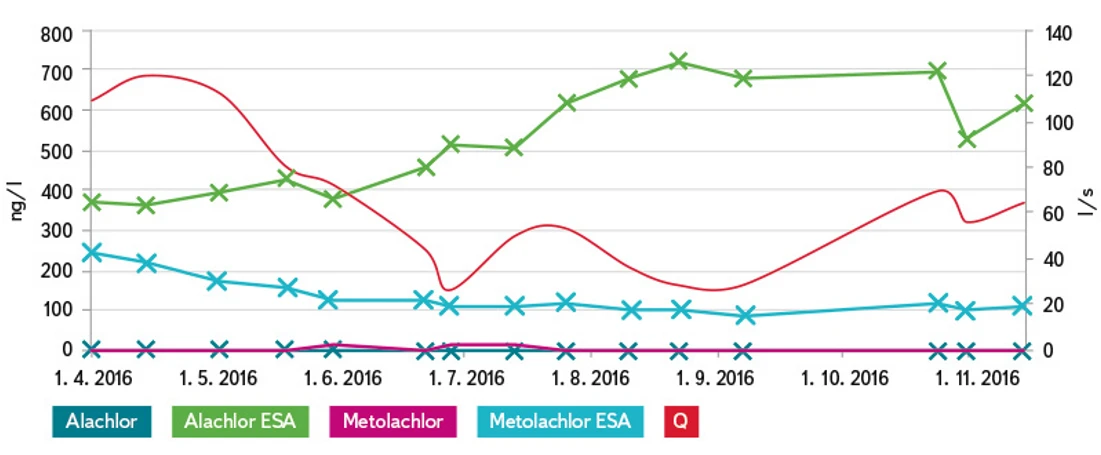

VTEI: Obr. 5. Sezonní průběh koncentrace alachloru, metolachloru a jejich metabolitů

Pesticidy a jejich metabolity jsou v posledních letech hlavními prioritami sledování kvality vod. To je patrné i na vývoji množství měřených pesticidů a jejich metabolitů (obr. 1) v laboratořích Povodí Vltavy. Nové analyty se zavádí s ohledem na legislativu (WFD), požadavky Mezinárodní komise pro ochranu Labe a především databázi pesticidů ČHMÚ, založenou na základě spotřeby pesticidů v ČR. Důležitými podněty jsou nové trendy v zemědělství a publikované výsledky.

Výsledky a diskuse

Rok 2016 byl srážkově průměrný až podprůměrný (Qprům (4–11/2016) = 63,5 l∙s-1). I přes tuto skutečnost přinesl ve srovnání s extrémně suchým rokem 2015 (Qprům (6–12/2015) = 54,7 l∙s-1) relevantnější výsledky o vyplavování pesticidních látek (tabulka 1).

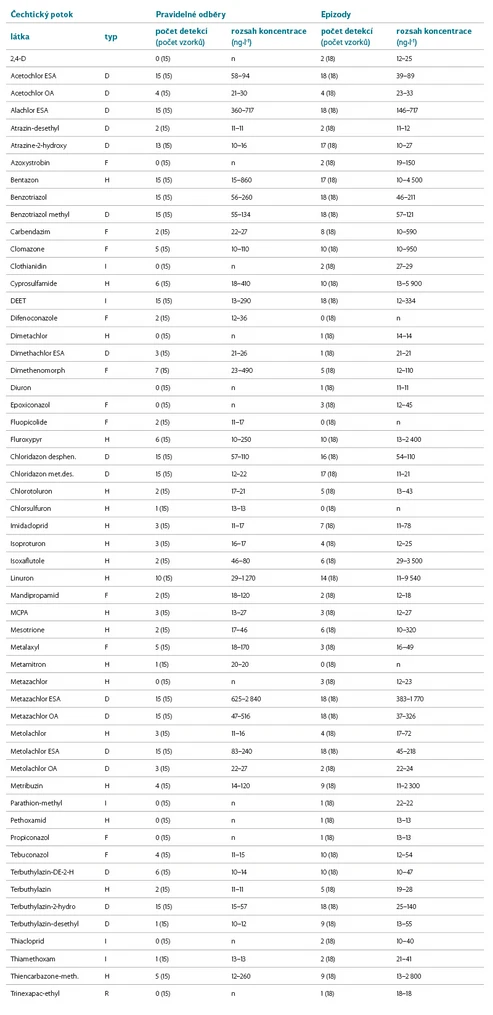

VTEI: Tabulka 1. Přehled všech detekovaných pesticidů a jejich metabolitů v závěrovém profilu Čechtického potoka (profil Leský Mlýn) v období od 1. 4. do 30. 11. 2016; D – deriváty (metabolity), H – herbicidy, F – fungicidy, I – insekticidy, R – regulátory růstu, n – nedetekováno

Nejvyšší koncentrace ve slévaných vzorcích byly naměřeny u metazachoru ESA (2 840 ng∙l-1), linuronu (1 270 ng∙l-1) a bentazonu (860 ng∙l-1). Maximální koncentrace byly během hydrologických událostí naměřeny u linuronu (9 540 ng∙l-1), bentazonu (4 500 ng∙l-1), cyprosulfamidu (5 900 ng∙l-1), isoxaflutolu (3 500 ng∙l-1), thiencarbazone-methylu (2 800 ng∙l-1) a dalších látek. Podobně jako u předchozích výsledků i zde se v nejvyšších koncentracích vyskytují všechny tři složky již zmíněného komerčního přípravku Adengo.

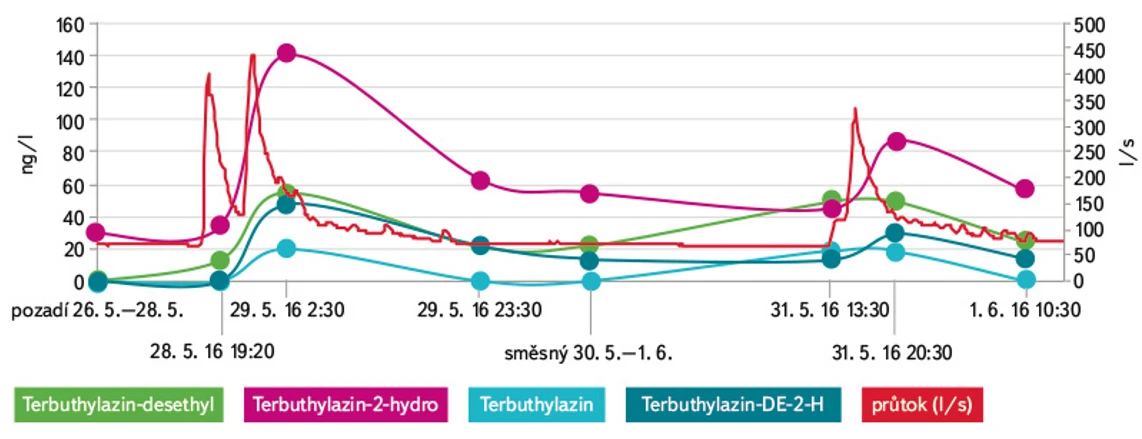

VTEI: Obr. 6. Vývoj koncentrací terbuthylazinu a jeho metabolitů během srážkové epizodní události (28. 5.–1. 6. 2016); bodové a směsné dvoudenní vzorky

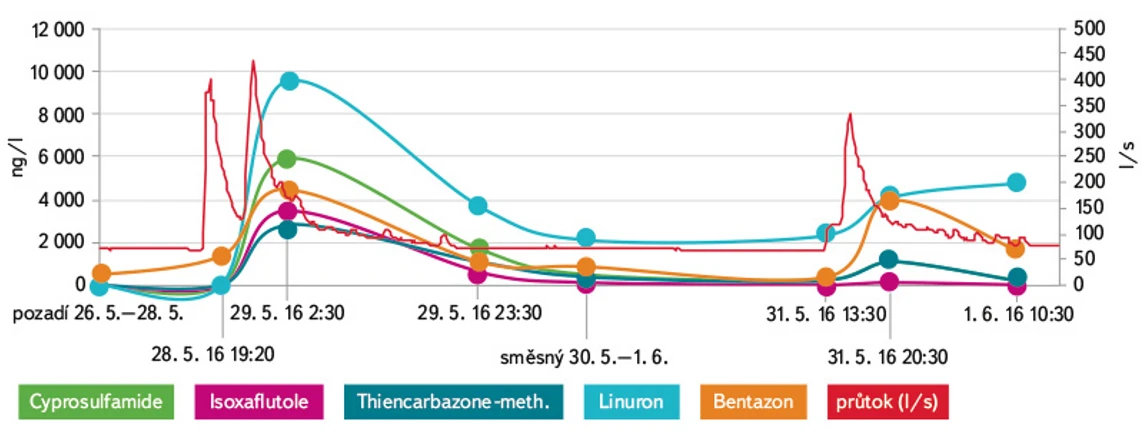

VTEI: Obr. 7. Vývoj koncentrací vybraných pesticidů a metabolitů během srážkové epizodní události (28. 5.–1. 6. 2016); bodové a směsné dvoudenní vzorky

Některé látky se v povodí vyskytovaly pouze během srážko-odtokových událostí (ve slévaných vzorcích se nevyskytovaly vůbec, nebo byly pod mezí stanovitelnosti). Jedná se např. o fungicidy azoxystrobin a propiconazol, insekticidy clothianidin a thiacloprid, chloracetanilidové pesticidy metazachlor a metolachlor a další. Koncentrace těchto látek během epizod jsou měřitelné, přesto velmi nízké (tabulka 1).

Výsledky kontinuálního vzorkování pesticidních látek

Na výsledcích ze směsných vzorků jsou dobře patrné změny v koncentraci způsobené vyšším průtokem a jarní (případně podzimní) aplikací pesticidů na zemědělskou půdu (obr. 2, 3). Vysoké koncentrace vybraných herbicidů a fungicidů byly měřeny ve vzorcích koncem jara a začátkem léta, zatímco po zbytek vzorkovacího období nebyly detekovány vůbec, nebo v řádově nižších koncentracích. Jarní maxima nalezených látek se mohou částečně překrývat nebo naopak – jako v případě bentazonu (kukuřice, brambory, obilí) a dimethenomorphu (mj. plísňová onemocnění brambor), viz obr. 3. Látky byly pravděpodobně aplikovány v jiném období, např. sušší a teplejší část roku u účinné látky dimethenomorph. Dalším příkladem vysokých koncentrací pesticidů v jarním období je linuron (v zájmovém povodí pravděpodobně aplikovaný na brambory, kukuřici a obiloviny). V Čechtickém potoce je koncentrační maximum patrné v květnu a červnu (obr. 3). Linuron účinkuje na povrch rostlin i kořenové systémy, aktivně tedy působí i v půdním profilu, odkud je vyplavován do povrchových vod.

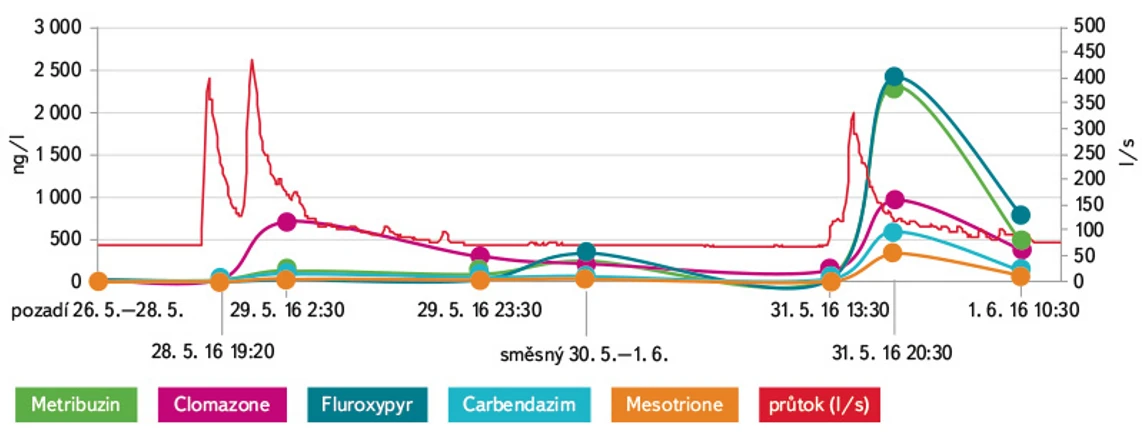

VTEI: Obr. 8. Vývoj koncentrací vybraných pesticidů a metabolitů během srážkové epizodní události (28. 5.–1. 6. 2016); bodové a směsné dvoudenní vzorky

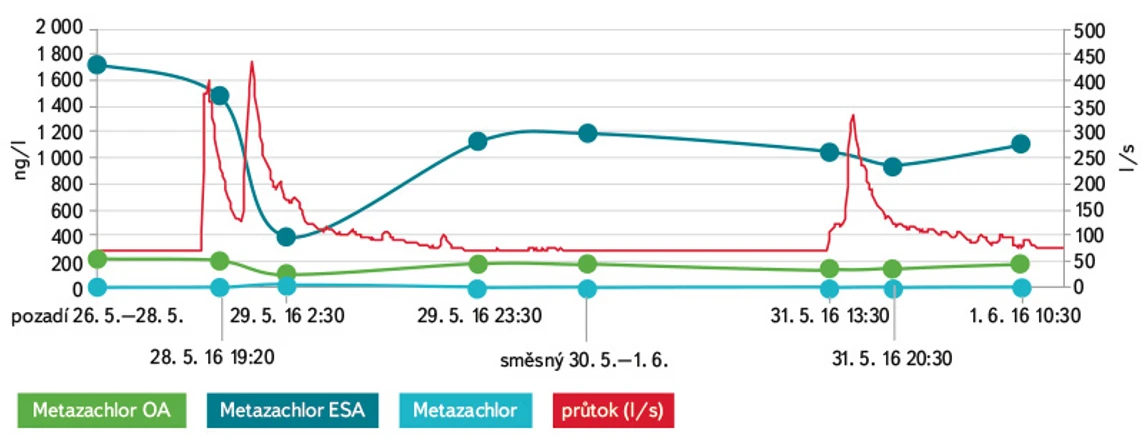

VTEI: Obr. 9. Vývoj koncentrací metazachloru a jeho metabolitů během srážkové epizodní události (28. 5.–1. 6. 2016); bodové a směsné dvoudenní vzorky

Zachycené vysoké koncentrace účinných látek (obr. 2–4) korespondují s pěstovanými plodinami v povodí. Kukuřice je po pšenici druhou nejpěstovanější plodinou (v roce 2015 19,3 % z celkové plochy povodí Čechtického potoka, v roce 2016 pak 19,1 %). Pěstování pšenice pokrývalo 29,4 % v roce 2015, resp. 23,3 % (2016). Další hojně pěstované plodiny v povodí byly řepka 11,4 % (2015) a 9,9 % (2016) a brambory (5,2 % v roce 2015 a 9,8 % v roce 2016).

V rámci sledování byly detekovány látky či metabolity látek, jejichž koncentrace jsou v průběhu roku vysoké a prakticky konstantní (obr. 4, 5). To mohlo být způsobeno častějšími aplikacemi účinné látky na zemědělskou půdu v průběhu roku nebo vysokou persistencí metabolitů v půdě a vodě. Příkladem jsou metabolity herbicidu chloridazonu. Stabilita mateřské látky je podle publikovaných informací velice proměnlivá a nebyla detekována nad mezí stanovitelnosti (10 ng∙l-1) ani jednou. Oproti tomu metabolity chloridazon desphenyl a chloridazon methyl-desphenyl jsou poměrně stabilní a ve směsných vzorcích byly v průběhu vzorkovacího období naměřeny pozitivní koncentrace metabolitů chloridazonu v rozmezí (57–110 ng∙l-1, resp. 12–22 ng.l-1) ve všech vzorcích (tabulka 1). V průběhu hydrologických událostí pak docházelo k jejich naředění. Podobný výskyt byl zaznamenán i u chloracetanilidových pesticidů metolachloru a metazachloru a jejich metabolitů (obr. 5).

Stabilní výskyt metabolitů je patrný i u dalších látek. V povodí Sedlického a Čechtického potoka se v souvislosti s pěstováním kukuřice velice často používala pesticidní látka terbuthylazin (obr. 4). Ta nahradila v roce 2005 zakázaný atrazin a byla v povodí stabilně měřena ve vysokých koncentracích. V posledních několika letech došlo na některých profilech v povodí k řádovému snížení koncentrací a můžeme tak předpokládat, že byla v přípravcích postupně nahrazena za novější a účinnější látky. Jedná se například o pesticidní přípravek, který se prodává pod komerčním názvem Adengo a obsahuje tři účinné látky (isoxaflutole, cyprosulfamide a thiencarbazone-methyl) (obr. 2).

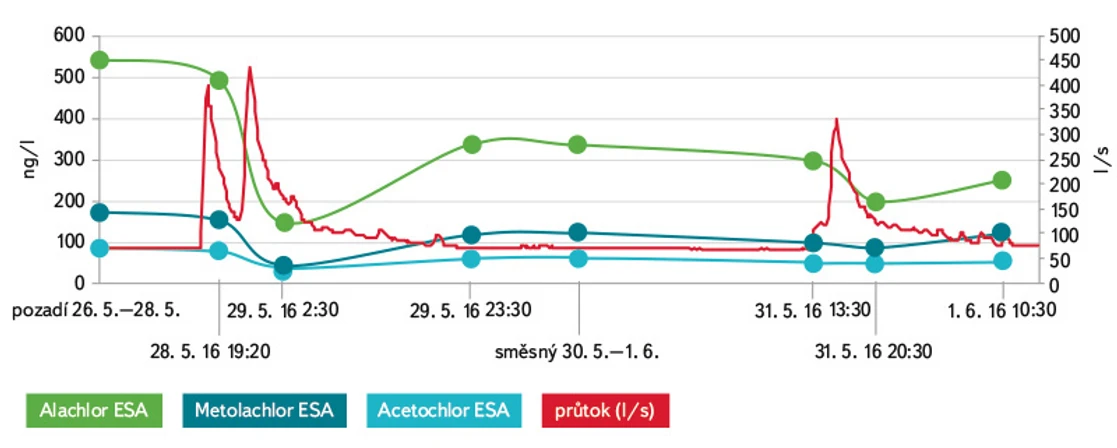

VTEI: Obr. 10. Vývoj koncentrací metabolitů chloracetanilidových pesticidů během srážkové epizodní události (28. 5–1. 6. 2016); bodové a směsné dvoudenní vzorky

Zajímavý vývoj koncentrací alachloru a jeho metabolitu alachloru ESA byl pozorován v celém vzorkovacím období (obr. 5). Zatímco užívání alachloru bylo zakázáno v roce 2008 a jeho koncentrace jsou pod mezí stanovitelnosti, koncentrace jeho stabilnějšího metabolitu (formy ESA) jsou stále vysoké. Zpravidla je pozorován dlouhodobý pokles této látky, na profilu Leský Mlýn v roce 2016 tomu tak ovšem nebylo a koncentrace v průběhu roku spíše rostla. Příčinou mohla být hydrologická situace a dlouhodobá perzistence metabolitu v půdách nebo nepovolená recentní aplikace.

Dynamika vyplavování pesticidních látek během hydrologických událostí

Zatímco koncentrace pesticidů během kontinuálního sledování nabývají hodnot desítek až stovek ng∙l-1, v průběhu srážkových událostí se koncentrace často zvýší řádově až na tisíce ng∙l-1 (tabulka 1). Ze čtyř zachycených událostí v roce 2016 uvádíme převážně výsledky z jarní epizody (složené ze dvou menších), viz obr. 6–10. Převážná většina pesticidů vč. jejich metabolitů reagovala na rychlé zvýšení průtoku zvýšením koncentrací (obr. 6–8). Srážky, které způsobily zvýšení průtoku v potoce (cca 8×), byly poměrně vydatné s rychlým nástupem. Dá se tedy předpokládat, že většina srážkové vody byla do potoka odvedena po povrchu, resp. promývala vrchní vrstvy půdy. Zvýšení koncentrací látek tak nastalo se zpožděním o cca devět hodin. Jinak by tomu bylo při mírných a vytrvalých srážkách, kdy by podpovrchový odtok vytlačil podzemní a podpovrchové vody s cizorodými látkami „před sebou“.

Koncentrační křivky terbuthylazinu a jeho metabolitů měly během epizody prakticky stejný průběh (obr. 6) a lišily se mezi sebou pouze v látkovém množství až o jeden řád. Podobný průběh koncentrací s přímou závislostí na průtoku měly i ostatní látky, které byly na jaře často detekovány i během kontinuálního vzorkování – např. linuron, bentazon a cyprosulfamide (obr. 7). Látky isoxaflutole, cyprosulfamide a thiencarbazone-methyl (přípravek Adengo) se při hydrologické epizodě vyskytovaly ve vysokých koncentracích (obr. 6), což svědčí o jejich používání na polích v povodí.

Zajímavou skutečností byla rozdílná dynamika vyplavování některých látek. Zatímco koncentrace některých pesticidů byly ve vodě tím vyšší, čím vyšší byl průtok, koncentrace jiných látek (např. fluroxypyr, metribuzin a mesotrione) se zvýšily až při druhé, výrazně menší srážko-odtokové události (obr. 8). Některé látky však mohly být v povodí aplikovány až po první srážce.

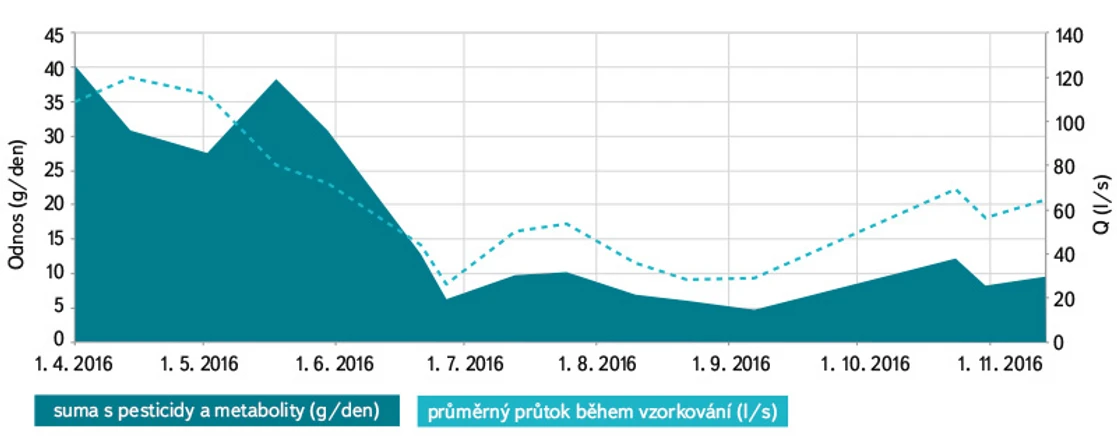

VTEI: Obr. 11. Látková bilance všech měřených pesticidních látek v Čechtickém potoce na profilu Leský Mlýn v období od 1. 4. do 30. 11. 2016

Zcela odlišný vývoj koncentrací během srážkové epizody byl naměřen u většiny metabolitů chloracetanilidových pesticidů (obr. 9, 10). V období zvýšeného průtoku v Čechtickém potoce došlo ke snížení koncentrací a k naředění všech detekovaných metabolitů metazachloru, alachloru, acetochloru a metolachloru. Tyto metabolity jsou velice persistentní a ve slévaných vzorcích byly na lokalitě detekovány po celý rok, proto jsou pravděpodobně za vyšších průtoků v povrchové vodě úměrně srážkám „nařeďovány“.

Látková bilance

Na základě zjištěných údajů byl proveden výpočet látkové bilance celkového odnosu pesticidních látek z povodí Čechtického potoka v průběhu vzorkovacího období (4–11/2016). Do látkové bilance nebyly započteny speciální organické látky (např. DEET, benzotriazol a některé další). Epizody byly v bilanci zahrnuty pouze v rámci slévaných vzorků. Celkový odnos pesticidů činil ve vzorkovacím období 3,88 kg (obr. 11). Vzhledem k hydrologické situaci a průměrnému průtoku 63,5 l∙s-1 to není málo i s ohledem na to, že velké množství potenciálních metabolizovaných forem pesticidů není zatím měřeno. Nejvyšší odnosy v roce 2016 byly naměřeny právě při spuštění vzorkovací stanice (1. 4. 2016). Při výpočtech látkových odnosů pesticidních látek je tedy nutné zohledňovat i zimní, popř. brzké jarní období.

Závěr

Kontinuální vzorkování přináší přesnější výsledky o výskytu a množství pesticidů a jejich metabolitů v průběhu roku. Odnosy těchto látek korelují pozitivně i negativně s průtokem, záleží přitom na hydrologických podmínkách ve spojení s dobou aplikace látek na zemědělskou půdu. Proto je třeba mít dokonalý přehled o užívání jednotlivých typů látek (ideálně formou spolehlivé elektronické evidence).

Dynamický vývoj v produkci a užívání pesticidů vede k obtížné identifikaci a stanovení nových a zatím neměřených látek. Správci toků musí neustále zavádět nové analyty, dostávají se tak do situace, kdy mají výrazné zpoždění za zemědělskou aplikací.

Koncentrace látek se v povrchové vodě během srážko-odtokových epizod mění v řádu desítek minut, běžný čtyřtýdenní monitoring tak nemůže odhalit dynamiku jejich vyplavování. Velké množství látek, které se na plodiny již dlouhodobě aplikuje, se v našich vodách v různých formách stabilně objevuje. Záleží pouze na tom, jestli jsme schopni tyto látky zachytit a hlavně – situaci řešit.

Poděkování

Tento příspěvek vznikl za podpory projektu TA04021527 Studium příčin a dynamiky zátěže vod drobných vodních toků přípravky na ochranu rostlin, podpořeného agenturou TA ČR. Autoři děkují kolegům z Výzkumného ústavu meliorací a ochrany půdy, v. v. i., za vedení a spolupráci na projektu.

Příspěvek byl publikován ve sborníku Vodní nádrže 2017, ISBN 978-80-905368-5-2.
